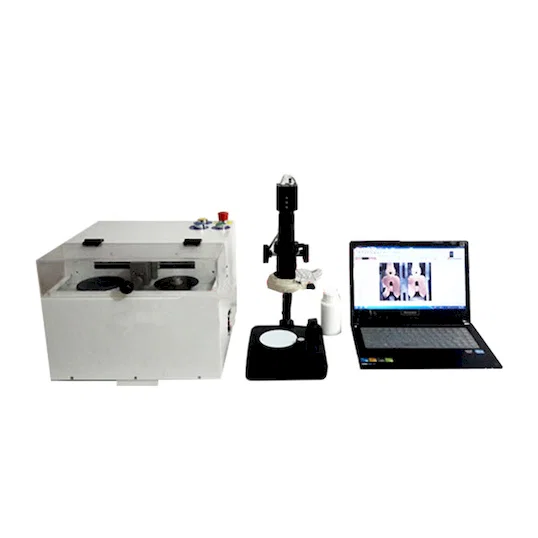

Analizzatore Sezione Crimpatura Portatile ad Alta Velocità WPM-SES

Garantisci una qualità di crimpatura superiore con il sistema di analisi della sezione trasversale di crimpatura ergonomico e ad alta velocità

Introduzione:

In Nel panorama manifatturiero odierno, l'affidabilità della crimpatura dei cablaggi connessioni è fondamentale per le prestazioni e la sicurezza di innumerevoli prodotti. Presentazione del sistema avanzato di analisi della sezione trasversale a crimpare, Una soluzione completa e di facile utilizzo progettata per produttori con un controllo di qualità rapido e preciso. Questo sistema è Progettato per un'efficiente preparazione dei campioni, imaging ad alta risoluzione, e un'analisi accurata, fornendo informazioni critiche sulla qualità della crimpatura e garantire l'integrità a lungo termine dei cablaggi. Da automobilistico e aerospaziale fino all'elettronica e oltre, questo sistema è il tuo Strumento essenziale per mantenere i più alti standard di crimpatura eccellenza di terminazione.

Caratteristiche e vantaggi principali: velocità, precisione e progettazione incentrata sull'utente

Questo Il sistema di analisi della sezione trasversale a crimpare è un sistema meticolosamente progettato soluzione che combina tecnologia avanzata con design pratico, Offre una suite di funzionalità progettate per semplificare il controllo qualità e fornire una precisione senza pari:

• Taglio e macinazione integrati per una rapida preparazione dei campioni: il cuore del sistema è costituito da un modulo di taglio e macinazione integrato. Questa unità avanzata esegue entrambe le fasi cruciali della preparazione del campione in un funzionamento unico e senza interruzioni, accelerando notevolmente il flusso di lavoro e garantendo sezioni trasversali coerenti e di alta qualità. Questo integrato riduce al minimo la movimentazione manuale e i potenziali errori, con conseguente analisi affidabili.

• Analisi ad alta velocità: risultati in meno di 5 minuti: il tempo è essenziale nella produzione. Questo sistema è progettato per una rapida produttività, in grado di completare l'intera elaborazione e analisi di una singola sezione trasversale del terminale in 5 minuti. Questa velocità eccezionale migliora notevolmente l'efficienza del tuo processo di ispezione della qualità, che consente un feedback più rapido, problema più rapido risoluzione e aumento della capacità produttiva.

• Design ergonomico e modulare per la comodità dell'utente: il comfort dell'operatore e la facilità d'uso sono fattori chiave nella progettazione di questo sistema. Il design ergonomico riduce al minimo l'affaticamento dell'utente, mentre la combinazione modulare consente un facile accesso e manutenzione dei componenti. Questo approccio incentrato sull'utente garantisce un flusso di lavoro più fluido ed efficiente e riduce tempo di formazione dell'operatore.

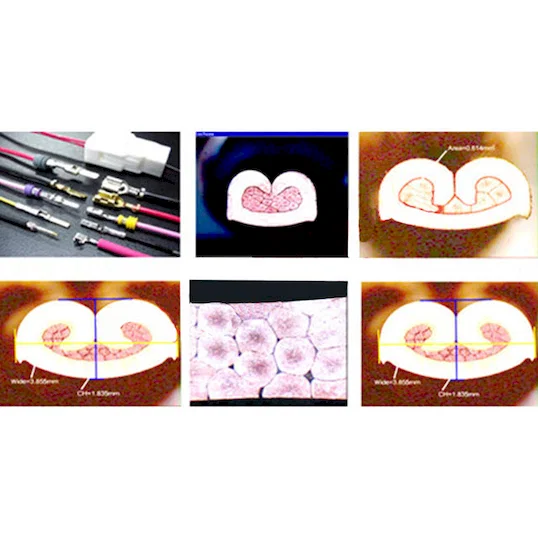

• Sistema di acquisizione immagini ad alta definizione importato dal Giappone per una nitidezza senza pari: sperimenta una qualità dell'immagine eccezionale con il sistema di acquisizione immagini ad alta definizione importato dal Giappone. Questo sistema acquisisce immagini in sezione trasversale nitide e dettagliate, consentendo Misurazione e analisi accurate anche delle crimpature più complesse Strutture. L'elevata nitidezza dell'immagine consente una valutazione precisa di parametri critici di crimpatura, garantendo valutazioni affidabili della qualità.

• Microscopio ad alte prestazioni con funzionalità di imaging 3D: il sistema incorpora un microscopio ad alte prestazioni che non solo fornisce immagini ad altissima definizione, ma genera anche immagini spaziali tridimensionali verticali. Questa capacità avanzata fornisce un forte senso stereoscopico e immagini nitide con un ampio campo visivo. Questa prospettiva 3D migliora l'analisi visiva delle strutture a crimpare, consentendo una comprensione più completa della qualità della crimpatura.

• Misurazione precisa e calcolo dell'area con software specializzato: Dotato di un software specializzato, questo sistema consente una misurazione semplice e corretta della lunghezza e dell'area. L'interfaccia software intuitiva facilita un'accurata analisi dei parametri di crimpatura, fornendo dati oggettivi per la qualità valutazione e ottimizzazione dei processi. Questa misurazione precisa garantisce un controllo di qualità coerente e affidabile.

• Sistema di controllo robusto alimentato dal PLC giapponese Mitsubishi: al centro dell'automazione e del controllo del sistema c'è un affidabile controller PLC giapponese Mitsubishi (SBL). Questo controller leader del settore garantisce un funzionamento stabile e preciso di tutti i moduli del sistema, contribuendo alla precisione complessiva e affidabilità del processo di analisi.

• Ampia gamma di taglio dei moduli e velocità regolabili per una maggiore versatilità: il sistema offre una gamma di taglio dei moduli da 0,13 a 6,00 mm<>sup2, adattandosi a un'ampia varietà di dimensioni di fili comunemente utilizzate nella produzione di cablaggi. Inoltre, le velocità di rotazione e macinazione regolabili (2800 giri/min), alimentate da motori tedeschi importati, consentono una preparazione ottimizzata del campione per diversi materiali e tipi di terminali. La velocità di taglio di 2 mm/sec garantisce un'elaborazione efficiente dei campioni.

• Disco da taglio di precisione importato dalla Germania per tagli puliti e durevoli: il modulo di taglio utilizza un disco da taglio di alta qualità (diametro interno 21,7 mm, diametro esterno 105 mm, spessore 0,5 mm) importato dalla Germania. Questa lama delicata e resistente garantisce tagli puliti e precisi, riducendo al minimo la deformazione e preservando l'integrità della sezione trasversale del terminale per analisi.

• Regolazione precisa dell'asse Z e spostamento dell'asse X per un posizionamento ottimizzato del campione: Ottimizza il posizionamento del campione con l'intervallo di regolazione leggera dell'asse Z da 0,00 a 5,00 mm e lo spostamento dell'asse X azionato da un servomotore giapponese Panasonic. Queste regolazioni precise garantiscono un allineamento ottimale del campione sia per taglio/rettifica e imaging, contribuendo a garantire una coerenza e una precisione risultati.

• Elettrolisi parziale Eclipse per una maggiore chiarezza della superficie: per campioni difficili, il sistema incorpora l'elettrolisi parziale Eclipse, in grado di elaborare aree fino a 6 mm2 con tempi di elettrolisi regolabili da 5 a 30 secondi. Questa funzione migliora la chiarezza della superficie della sezione trasversale, migliorando la qualità dell'immagine e l'accuratezza analitica.

• Intervallo di ingrandimento e osservazione versatile: il sistema ottico offre un'ampia gamma di opzioni di ingrandimento (da 0,75x a 5,0x con tecnologia di spostamento della posizione bloccata di 0,5 sia per Amplify che per Tooth Pitch), consentendo un'osservazione dettagliata delle caratteristiche di crimpatura a varie scale. Il campo di osservazione si estende da 1,2 a 8,2 mm (direzione dell'asse X), fornendo una visione completa della sezione trasversale di crimpatura.

• Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.

• Comprehensive Analysis Software and Data Recording: The system is bundled with Section-ms software and utilizes a Japanese industrial HD video system with a 3-megapixel camera and USB 2.0 connectivity for image capture and analysis. This integrated software suite provides a range of measurement tools, including enhanced measurement tools for compression ratios, certified for use in demanding industries like automotive, home appliances, and IT.

Technical Specifications:

Caratteristica	Specificazione
Control System	Japanese Mitsubishi PLC controller - SBL
Module Cut Range	0.13 ~ 6.00 mm2
Rotate Speed (Cut & Grind)	2800 rpm (Imported motor from Germany)
Cut Speed	2 mm / sec
Cut Wheel	Inner Diameter: 21.7 mm, OD: 105 mm, Thickness: 0.5 mm (Germany Imported)
Module Grind Speed	2800 rpm (Imported motor from Germany)
Z-axis Tuning Range	0.00 ~ 5.00 mm
Sandpaper OD	100 mm
X-axis Shift	Japanese Panasonic servo motor
Eclipse Electrolysis Area	Up to 6 mm2
Electrolysis Time	5 ~ 30 sec
Picture Ingestion	High quality, low distortion optical instrument with 10x eyepiece
Amplify Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
Tooth Pitch Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
Observation Range	1.2 ~ 8.2 mm (X-axis direction)
A cosa serve l'analizzatore portatile di sezioni trasversali di crimpatura WPM-SES? Il WPM-SES è un analizzatore portatile ad alta velocità progettato per l'analisi precisa della sezione trasversale di crimpatura nella produzione di cablaggi e cavi. Viene utilizzato per il controllo qualità per misurare e verificare le dimensioni della crimpatura, garantendo l'affidabilità elettrica e la resistenza meccanica nei terminali per fili che vanno da 0,13 a 6,00 mm². Quali sono le principali caratteristiche tecniche dell'analizzatore WPM-SES? Il WPM-SES include un PLC Mitsubishi ad alte prestazioni per un controllo affidabile, motori tedeschi di precisione per un funzionamento costante, uno strumento ottico 10x per ispezioni dettagliate e una velocità di taglio di 2800 giri/min per una preparazione rapida e pulita dei campioni. Questa combinazione garantisce un'analisi accurata e ripetibile dell'altezza, larghezza e area della sezione trasversale della crimpatura. In che modo il WPM-SES migliora il controllo qualità dei cablaggi? Fornendo un'analisi rapida e immediata della sezione trasversale, il WPM-SES consente di rilevare subito difetti di crimpatura come crimpatura insufficiente, eccessiva o posizionamento improprio del filo. Ciò permette aggiustamenti in tempo reale del processo, riduce scarti e rilavorazioni e assicura che ogni crimpatura soddisfi gli standard del settore per un'affidabilità e sicurezza superiori del prodotto. L'analizzatore WPM-SES è adatto all'uso diretto sul piano di produzione? Sì, il suo design portatile e robusto lo rende ideale per l'uso diretto in produzione o nei laboratori di controllo qualità. Il sistema di taglio ad alta velocità e il flusso di lavoro integrato di analisi consentono ai tecnici di eseguire controlli qualità senza inviare campioni a un laboratorio separato, accelerando significativamente i cicli di ispezione e supportando i principi della produzione snella. Quali dimensioni di filo può gestire l'analizzatore WPM-SES? Il WPM-SES è versatile e può analizzare crimpature per un'ampia gamma di sezioni trasversali dei fili, da 0,13 mm² (ultrafini) fino a 6,00 mm². Questa ampia capacità lo rende adatto a varie applicazioni nella produzione di cablaggi per settori automobilistico, aerospaziale, elettrodomestici e industriali. Inviaci la tua domanda su questo prodotto Nome del prodotto Nome* E-mail* Telefono Dettagli* Codice (*) Refresh Prodotti correlati 04 May 2025 Analizzatore Sezione Crimpatura Portatile ad Alta Velocità WPM-SES Richiedi un preventivo 04 May 2025 Tester Colore Filo Alloggiamento Doppia Fila 64PIN WPM-8AB Richiedi un preventivo 04 May 2025 Tester Cablaggio Connettore Doppia Fila con Rilevatore Colori WPM-DC20 Richiedi un preventivo 04 May 2025 Tester per Cablaggi e Cavi USB Automatico WPM-8681 Richiedi un preventivo
